产品特点:
l四路HDMI信号输入任意切换到一个支持HDMI输入的显示设备上。
l支持HDMI1.4b版本
lHDMI分辩率最高支持4kx2K@30HZ,1080P/60HZ,支持3D
l支持蓝光DVD24/50/60fs/HD-DVD/xvYCC
l支持音频格式DTS-HD/Dolby-trueHD/LPCM7.1/DTS/DOLBY-AC3/DSD
l支持信号时序重整
l支持PIP功能:有1个主画面和3个小画面,并可通过按钮或遥控器对输入源进行切换。
l输入端可以通过红外线进行遥控切换,也可以直接通过按钮进行控制。
l无信号损失。
l安装简单。
l外置5V/1A的电源适配器。
产品特点:
l四路HDMI信号输入任意切换到一个支持HDMI输入的显示设备上。
l支持HDMI1.4b版本
lHDMI分辩率最高支持4kx2K@30HZ,1080P/60HZ,支持3D
l支持蓝光DVD24/50/60fs/HD-DVD/xvYCC
l支持音频格式DTS-HD/Dolby-trueHD/LPCM7.1/DTS/DOLBY-AC3/DSD
l支持信号时序重整
l支持PIP功能:有1个主画面和3个小画面,并可通过按钮或遥控器对输入源进行切换。
l输入端可以通过红外线进行遥控切换,也可以直接通过按钮进行控制。
l无信号损失。
l安装简单。
l外置5V/1A的电源适配器。
产品规格:
HDMI分辨率………………24/25/30hz/2160P,24/50/60hz/1080p/1080i/720p/576p/576i/480p/480i
支持视频色彩格式……………….…………………………………………………24/30/36位深色
支持音频格式…………………………DTS-HD/Dolby-tureHD/LPCM7.1/DTS/Dolby-AC3/DSD
最大传输带宽…………………………………………………………………………………340MHz
最大传输速率……………………………………………………..…………………………10.2Gbps
输入输出TMDS信号………………………………………………………………0.5-1.5Vp-p(TTL)
输入输出DDC信号………………………………………………………………………5Vp-p(TTL)
输入线缆长度…………………………………………………≤10m AWG26 HDMI standard cable
输出线缆长度…………………………………………………≤10m AWG26 HDMI standard cable
最大工作电流………………………………………...……………………………………………1000mA
电源适配器规格………………………...…交流输入(50/60HZ)100V-240V,直流输出5V/1A
工作温度………………………………………..……………………………………………(-15 to +55℃)
工作湿度范围………………………………….……………………………5 to 90%RH (No Condensation)
尺寸………………………………………………..……………………………… 134x65x21 (mm)
重量………………………………………………………………………………………………150g

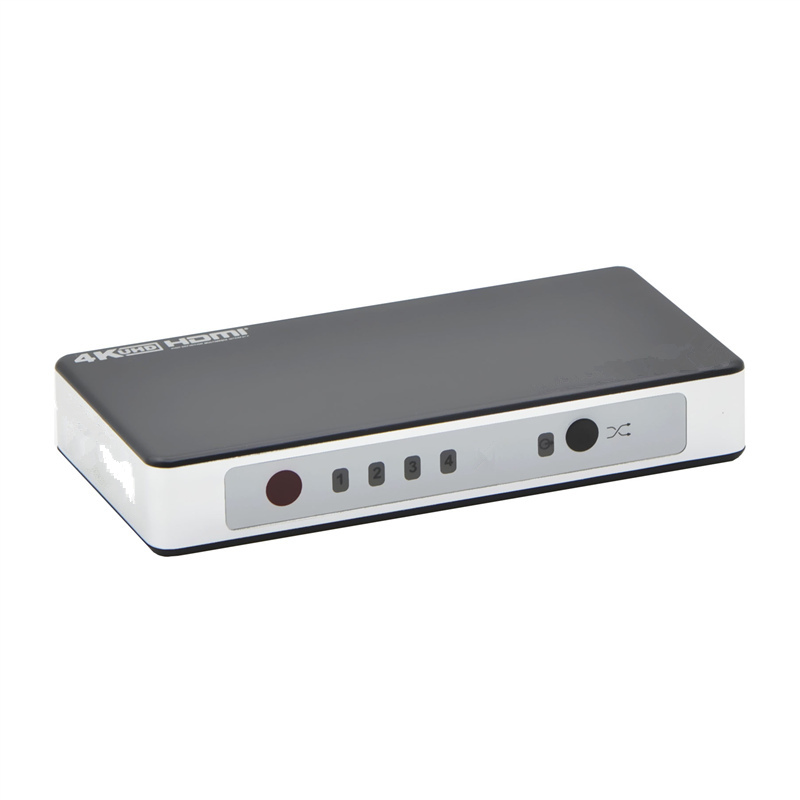

这款是支持PIP、4K、3D的4x1 HDMI 切换器可以把多个高清信号源与一个高清信号端连接起来。它可以很容易地把四路高清信号源任意地切换到一台兼容高清信号的显示器或者投影机上。并支持画中画功能,可以通过画中画的小窗口来选择切换输入信号源。
连接与操作:

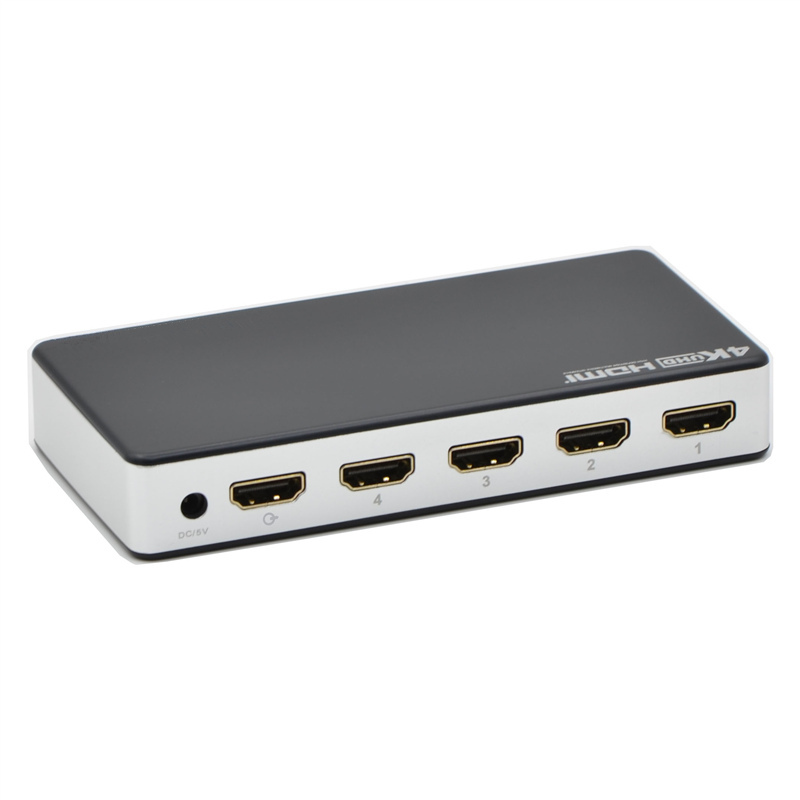

1. 通过HDMI线,把切换器输入端口与HDMI信号源连接起来。
2. 通过HDMI线,把切换器输出端口与HDMI显示设备连接起来。
3. 把5V电源与4x1 HDMI连接起来。
4. 使用红外遥控或者按钮控制切换器来对四路信号源进行自由切换
